28 900 ₴

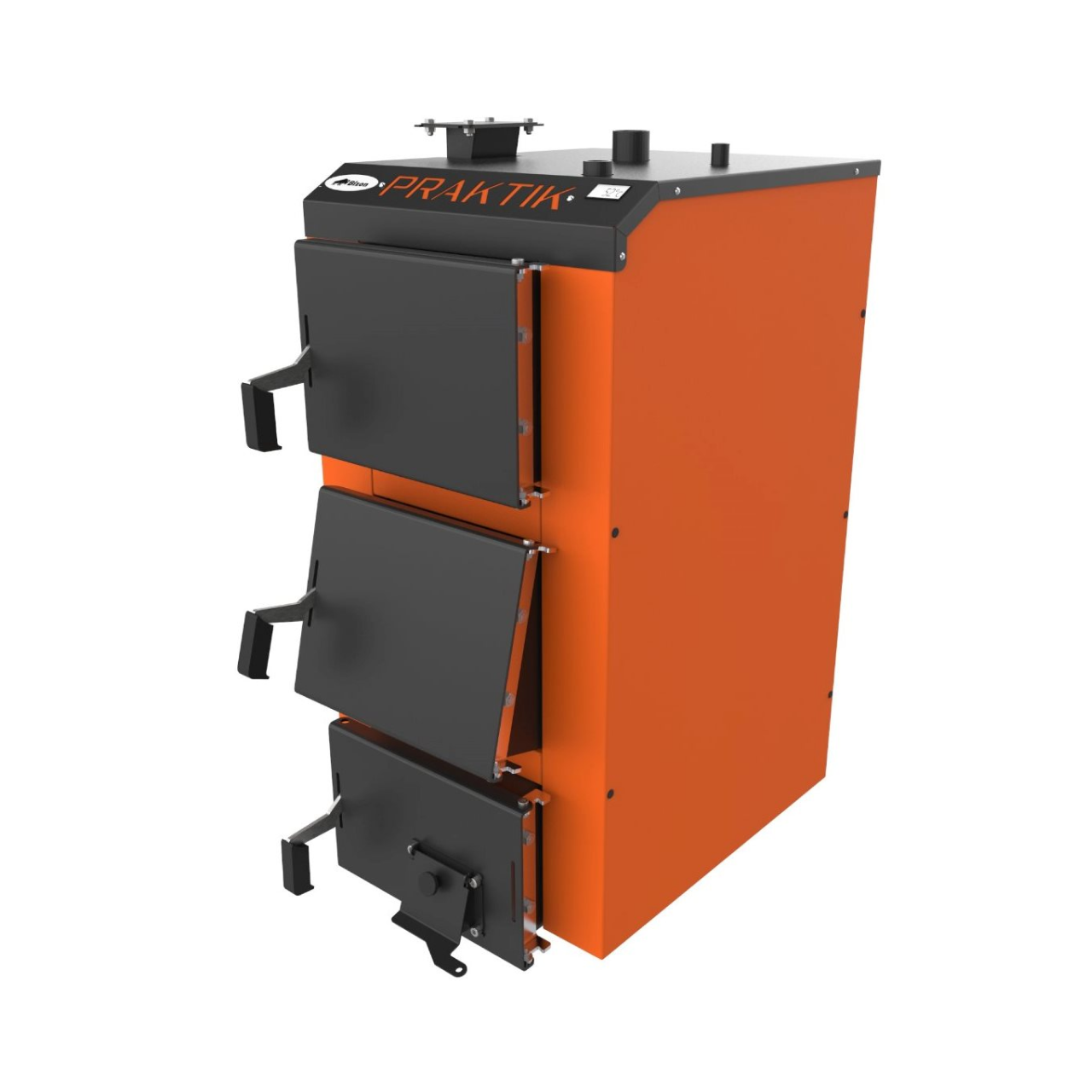

Головним призначенням котла Bizon Praktik є опалення приміщень побутового, виробничого та іншого призначення за умови обладнання системи центрального опалення, з метою підготовки та подачі теплоносія для технологічних потреб з використанням твердого палива (дрова, відходи деревообробної промисловості, брикети з тирси чи торфу, кам’яне вугілля та інше).

|
Потужність котла Praktik, кВт |
12 |
15 |
20 |
25 |
30 |
40 |
50 |
|
ККД котла, % |
86 |
86 |
86 |
86 |
86 |
86 |
86 |
|
Розмір завантажувального люка, мм |
265*245 |
265*245 |
265*245 |
265*245 |
265*245 |
265*245 |
265*245 |
|
Висота котла, мм |
1020 |
1065 |
1110 |
1155 |
1220 |
1260 |
1310 |
|
Ширина котла, мм |
480 |
480 |
480 |
480 |
480 |
480 |
480 |
|
Глибина котла, мм |
850 |
890 |
930 |
970 |
1005 |
1050 |
1050 |
|
Вага котла без води, кг |
165 |
195 |
220 |
240 |
250 |
265 |
310 |
|
Об'єм топки, дм3 |
60 |
72 |
85 |
100 |
118 |
127 |
137 |
|
Розмір топки ШхВхГ, мм |
310*420*460 |
310*465*500 |
3109510*540 |
310*550*580 |
310*620*615 |
310*620*660 |
310*670*660 |
|
Об'єм води в котлі, л |
47 |
54 |
62 |
70 |
75 |
85 |
95 |
|
Теплообмінник |
горизонтальний на три полки |
||||||
|
Розмір димохода, мм |
160 |
160 |
160 |
160 |
160 |
200 |
200 |
|
Сталь 09Г2С - 5 мм. Комплектація: електронний термометр, комплект для чистки котла, водяні або чавунні колосники, зольний ящик (основні згони 12-30 кВт - ДУ40, 40-50 кВт - ДУ50). |
|||||||
|
Додаткові опції Бізон Практик: механічний регулятор тяги; комплект автоматики. |
|||||||
Завдяки особливій конструкції котла, тепло, яке виділяється при спалюванні твердого палива (в тому числі низькокалорійного), буде використовуватися максимально ефективно. Варто відзначити, що найбільшою теплопродуктивністю вирізняється кам’яне вугілля.
Експлуатація котла відбувається виключно в режимі ручного завантаження палива.

|
Номінальна потужність, кВт |
12 |
15 |
20 |
25 |
30 |
40 |
50 |
|
|
Площа опалення, до м2 |
120 |
150 |
200 |
250 |
300 |
400 |
500 |
|
|
Площа теплообмінника, м2 |
1,4 |
1,8 |
2,2 |
2,6 |
3,1 |
4 |
5 |
|
|
Розмір топки |
Глибина, мм |
460 |
500 |
540 |
580 |
615 |
660 |
660 |
|
Ширина, мм |
310 |
310 |
310 |
310 |
310 |
310 |
310 |
|
|
Висота, мм |
420 |
465 |
510 |
555 |
620 |
620 |
670 |
|
|
Об’єм, дм3 |
60 |
72 |
85 |
100 |
118 |
127 |
137 |
|
|
Об’єм теплоносія(води) котла, л |
47 |
54 |
62 |
70 |
75 |
85 |
95 |
|
|
ККД, % від |
86 |
86 |
86 |
86 |
86 |
86 |
86 |
|
|
Ефективний робочий тиск, МПа |
до 0,15 |
|||||||
|
Максимальний робочий тиск, МПа |
0,20 |
|||||||
|
Ефективна температура теплоносія, С |
60-90 |
|||||||
|
Витрати основного палива, кг/год |
1,3 |
1,8 |
2,4 |
3,1 |
4,3 |
6 |
8,4 |
|
|
Розміри димоходу (діаметр), мм |
159 |
219 |
||||||
|
Площа перетину борова, см2 |
177 |
380 |
||||||
|
Мінімальна висота Димоходу, м |
4 |
5 |
6 |
7 |
8 |
8 |
8 |
|
|
Діаметр патрубків прямої та зворотної мережної води (ДУ), мм |
40 |
50 |
||||||
|
Діаметр патрубків під запобіжний клапан (ДУ), мм |
15 |
20 |
||||||
|
Розміри завантажувальної горловини |
висота, мм |
245 |
245 |
245 |
245 |
245 |
245 |
245 |
|
ширина, мм |
270 |
270 |
270 |
270 |
270 |
270 |
270 |
|
|
Габаритні розміри, мм |
Висота Н |
1020 |
1065 |
1110 |
1155 |
1220 |
1260 |
1310 |
|
Висота Н1 |
820 |
|
|
|
|
|
|
|
|
Висота Н2 |
130 |
130 |
130 |
130 |
130 |
135 |
135 |
|
|
Ширина В |
480 |
480 |
480 |
480 |
480 |
480 |
480 |
|
|
Глибина L |
165 |
890 |
930 |
970 |
1005 |
1050 |
1050 |
|
|
Маса, кг |
165 |
195 |
220 |
240 |
250 |
265 |
310 |
|
Конструкція має вигляд збірно-звареної. До її складу входить корпус із топкою або камерою згоряння. Над камерою згоряння розміщена конвекційна частина або двоходовий теплообмінник з високою ефективністю.
Корпус котла має форму паралелепіпеда. Поміж його подвійними стінками розташовані водні перегородки . Зовні поверхня корпусу оздоблена декоративною обшивкою, під якою знаходиться теплова ізоляція. Завантаження палива відбувається через завантажувальні дверцята на колосникові грати. Колосникові грати складаються з безшовних труб з товстими стінками.
Всередині цих труб постійно циркулює вода з водяної оболонки. Це робить неможливим процес їхнього прогорання.
Для згоряння палива в камері необхідне повітря. Його доступ відбувається завдяки роботі припливного вентилятора, що розташований під колосниковими ґратами. Об’єм необхідного повітря регулюється автоматично завдяки роботі автоматики керування.
Процес горіння твердого палива супроводжується виділенням високої температури. Тепло проходить повз двохходовий теплообмінник та шляхом конвекції передається воді, яка є теплоносієм у системі та циркулює по водній оболонці.
Процес підведення та відведення теплоносія відбувається за допомогою патрубки зворотної та прямої води з мережі.

|
1 - Корпус котла |
7 - Патрубок прямої мережної води |
13 - Відбивач |
|
2 - Камера згорання (топка котла) |
8 - Патрубок зворотної мережної води |
14 - Водяна оболонка |
|
3 - Конвекційна частина (теплообмінник) |
9 - Штуцер зливу води |
15 - Теплоїзоляція |
|
4 - Дверцята конвекційної частини |
10 - Штуцер під групу безпеки |
16 - Відбійник |
|
5 - Дверцята завантажувальні |
11 - Боров |
17 - Водяна сорочка |
|
6 - Дверцята ревізійні |
12 - Колісники |
18 - Теплоїзоляція корпусу |
Для відведення топкових газів використовується боров у димоході, розміщений на задній стінці котла. Боров має вмонтований дросельний клапан продуктів згоряння – шибер. У разі надмірного росту показників тяги в димоході шибер дозволяє їх знизити. При цьому відбувається часткове перекриття вихідного отвору борова.
Об’єм топки котла дозволяє завантажувати таку кількість палива, яка необхідна для того, щоб температура, задана користувачем, була постійною. Для задавання температури використовується пульт блоку автоматики керування. Роботою вентилятора керує контролер. Цей пристрій на постійній основі проводить вимірювання температури теплоносія. Отримані дані використовуються для керування роботи вентилятора. Система опалення передбачає підключення до неї контролера циркуляційного насосу.
Рекомендації про встановлення котла наголошують на необхідності його монтажу на бетонне підвищення (його оптимальна висота становить 20 мм). Але якщо цього зробити неможливо, його встановлюють на підлогу з вогнестійкого матеріалу. Важливо, щоб основа для монтажу котла була ідеально рівною, а перекриття міцним. Воно повинно витримувати всю вагу агрегата, враховуючи масу води, яка знаходиться всередині. Котел повинен монтуватися так, щоб користувачу було зручно проводити завантаження палива всередину топки, обслуговувати її та очищувати зольник. Також необхідно враховувати, що відстань між котлом та стіною не може бути меншою за 1 м.
Від корпусу котла до стін повинна бути така відстань, яка дозволяла б безперешкодно обслуговувати обладнання та гарантувати легку та безперебійну роботу (обслуговування, ремонт, очищення, завантаження палива). При встановленні котла та іншого супутнього обладнання важливо залишати місце для вільного відкриття його дверцят, проведення очищення камери згоряння та теплообмінника.
При підключенні котла до димоходу важливо дотримуватися показників величини димохідної тяги. В таблиці наведені рекомендовані показники площі перерізу димоходу, значення його висоти (мінімально допустимі показники).
Щонайменше 1 раз на рік прохідність димоходу повинна перевірятися кваліфікованим спеціалістом сажотрусом. Це дасть змогу попередити зворотну тягу в димохідній трубі. В схемі наведені рекомендації стосовно мінімально допустимих вильотів димохідних труб, яких неодмінно треба дотримуватися під час підключення котла опалення до димоходу:

Згідно з рекомендаціям, димохід повинен починатися з рівня підлоги приміщення, в якому розташована котельня. Під димоходом повинен знаходитися очисний люк, оснащений щільною кришкою.
Боров котла приєднують до димоходу димовим каналом у формі стальної труби, що має переріз, більший за переріз самого борова. Показник термостійкості димового каналу повинен становити 400 градусів або більше. Сума довжин усіх горизонтальних ділянок димового каналу повинна складати максимум 3 м. Ухил каналу в бік котла повинен становити 0,01 градусів або менше. Максимальна кількість поворотів, що допускається на поверхні труб димового каналу, становить 3. При цьому радіус їхнього закруглення не повинен бути меншим за діаметр самої труби.
Після монтажу каналу необхідно ущільнити місце його з’єднання з боровом котла. Величину тяги в димоході можна коригувати. Для цього використовують дросельний клапан продуктів згоряння, що міститься в борові котла.
Інколи можливі ситуації, що неможливо забезпечити параметри димоходу, рекомендовані виробником. При цьому котел працює неправильно, що проявляється порушенням тяги. В таких випадках рекомендовано використовувати витяжний вентилятор топочних газів або димохідну насадку, яка має вбудований вентилятор та слідкує за стабільною тягою.
ЗВЕРНІТЬ УВАГУ! Важливо прогрівати димохід перед запуском роботи котла опалення.
Бажаєте отримати консультації або фото- та відеоматеріали із заводу-виробництва?
Пишіть нам у Viber або Telegram
| Основні | |
|---|---|
| Виробник | Bizon |
| Країна виробник | Україна |
| Потужність номінальна | 12 кВт |
| Теплоносій | Вода |
| Тип котла | Тривалого горіння |
| Види твердого палива | ДСП, МДФ, Стружка, Лушпиння зернових, Солома, Дрова, Тріска, Тирса, Пелети, Брикети, Кора, Кам'яне вугілля, Буре вугілля, Антрацит, Кокс, Торф, Горючі сланці, Овес |
| Автоматична подача палива | Ні |
| Коефіцієнт корисної дії | 86 % |
| Спосіб установки | Підлоговий |
| Тип топки | Закрита |
| Об'єм камери згоряння | 60 л |
| Об'єм води в котлі | 47 л |
| Матеріал теплообмінника | Сталь |
| Кількість секцій | 3 шт. |
| Спосіб відведення відпрацьованих газів | Димар |
| Площа обігріву | 120 кв.м |
| Колір | Помаранчевий |
| Вага | 165 кг |
| Гарантійний термін | 60 міс |
| Стан | Новий |
| Товщина сталі | 5 мм |
| Габаритні і приєднувальні розміри | |
| Висота | 1020 мм |
| Ширина | 480 мм |
| Глибина | 850 мм |
| Діаметр димоходу | 160 мм |
| Форма димаря | Кругла |
| Додаткові характеристики | |
| Дисплей | Так |
| Користувальницькі характеристики | |
| Управління | Немає |
