170 500 ₴

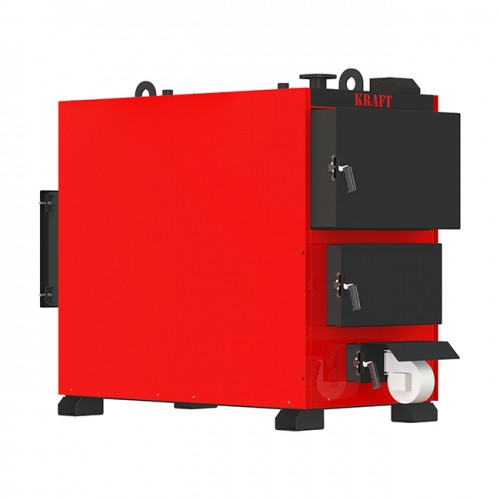

Промисловий твердопаливний котел Kraft Серії Prom (з жаротрубним теплообмінником)
Промисловий котел тривалого горіння KRAFT серії PROM - це твердопаливний котел великої потужності від 98 кВт до 1 МВт з жаротрубним теплообмінником, що працює на різному твердому паливі. Для його виробництва використовують листову котлову сталь марки 09Г2С (європейський аналог P265GН) завтовшки 8 мм (котли потужністю 99 і 150 кВт виготовляють зі сталі завтовшки 6 мм). Жаротрубний теплообмінник виготовляється з суцільнотягнутої труби.
Котли Kraft серії Prom здатні обігрівати приміщення площею від 1 000 до 10 000 м. кв. Галузь застосування - це великі приміщення, як правило, найчастіше промислового або складського призначення: торгові центри, заводи, автосалони, готелі, бази відпочинку тощо.
Час горіння на одному завантаженні дров становить до 12 годин, на вугіллі цей показник може досягати і 20-24 годин. Так само можна обладнати промисловий котел Kraft факельним пальником (Prom F), тоді час горіння на одному завантаженні палива збільшиться до 7 днів (залежить від розміру бункера).
Промислові котли Kraft мають широку лінійку. Ви можете обирати який теплообмінник Вам більше підходить, жаротрубний або поличний. Так само Ви обираєте який тип подачі палива: ручний (Prom жаротрубний або Prom поличковий) або автоматичний (Prom F жаротрубний з факельним пальником, Prom F поличковий з факельним пальником або Prom F поличковий з ретортним пальником).
Котли Kraft серії Prom здатні обігрівати приміщення площею від 1 000 до 10 000 м. кв. Галузь застосування - це великі приміщення, зазвичай, найчастіше промислового або складського призначення: торгові центри, заводи, автосалони, готелі, бази відпочинку тощо.
Час горіння на одному завантаженні дров становить до 12 годин, на вугіллі цей показник може досягати і 20-24 годин. Так само можна обладнати промисловий котел Kraft факельним пальником (Prom F), тоді час горіння на одному завантаженні палива збільшиться до 7 днів (залежить від розміру бункера).
Промислові котли Kraft мають широку лінійку. Ви можете обирати який теплообмінник Вам більше підходить, жаротрубний або поличний. Так само Ви обираєте який тип подачі палива: ручний (Prom жаротрубний або Prom поличковий) або автоматичний (Prom F жаротрубний з факельним пальником, Prom F поличковий з факельним пальником або Prom F поличковий з ретортним пальником).
Параметры |
Ед. изм. |
Prom 98 |
Prom 150 |
Prom 200 |
Prom 250 |
Prom 300 |
Prom 400 |
Prom 500 |
Prom 600 |
Prom 800 |
Prom 1000 |
Мощность |
кВт |
98 |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
800 |
1000 |
Отапливаемая площадь |
м² |
980 |
1 500 |
2 000 |
2 500 |
3 000 |
4 000 |
5 000 |
6 000 |
8 000 |
10 000 |
КПД |
% |
85 |
85 |
85 |
85 |
85 |
85 |
85 |
85 |
85 |
85 |
Объем воды в котле |
л |
565 |
770 |
830 |
1315 |
1435 |
1485 |
1605 |
1935 |
2430 |
2850 |
Масса котла без води |
кг |
1150 |
1430 |
1585 |
2095 |
2405 |
2815 |
3180 |
3620 |
4630 |
5580 |
Мин.температура води |
°C |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
Макс.температура води |
°C |
95 |
95 |
95 |
95 |
95 |
95 |
95 |
95 |
95 |
95 |
Номинальное давление води |
МПа |
0,3 |
0,3 |
0,3 |
0,3 |
0,3 |
0,3 |
0,3 |
0,3 |
0,3 |
0,3 |
Испытательное давление воды |
МПа |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
Потребление электроэнергии (230 В, 50 Гц) |
Вт |
220 |
220 |
450 |
450 |
450 |
800 |
800 |
800 |
1110 |
1110 |
Диаметр патрубка предохранительного клапан |
мм |
50 |
50 |
2х50 |
2х50 |
2х50 |
2х50 |
2х50 |
2х50 |
2х50 |
2х50 |
Диаметр патрубков "подачи" и "обратки" (Ду) |
мм |
65 (ФЛ) |
65 (ФЛ) |
80 (ФЛ) |
80 (ФЛ) |
80 (ФЛ) |
100 (ФЛ) |
100 (ФЛ) |
100 (ФЛ) |
125 (ФЛ) |
125 (ФЛ) |
Параметры топки и бункера |
Ед. изм. |
Prom 98 |
Prom 150 |
Prom 200 |
Prom 250 |
Prom 300 |
Prom 400 |
Prom 500 |
Prom 600 |
Prom 800 |
Prom 1000 |
Глубина топки |
мм |
1200 |
1700 |
1800 |
1750 |
1800 |
1900 |
2150 |
2400 |
2000 |
2000 |
Ширина топки |
мм |
740 |
740 |
740 |
900 |
900 |
990 |
990 |
990 |
1250 |
1500 |
Объем топки |
дм³ |
340 |
480 |
520 |
740 |
770 |
970 |
1100 |
1230 |
4062 |
4062 |
Высота загрузочной дверцы |
мм |
385 |
385 |
385 |
480 |
530 |
570 |
570 |
570 |
900 |
900 |
Ширина загрузочной дверцы |
мм |
650 |
650 |
650 |
740 |
740 |
740 |
740 |
740 |
1000 |
1000 |
Параметры дымохода |
Ед. изм. |
Prom 98 |
Prom 150 |
Prom 200 |
Prom 250 |
Prom 300 |
Prom 400 |
Prom 500 |
Prom 600 |
Prom 800 |
Prom 1000 |
Необходимая тяга дымовых газов |
Па |
23-35 |
23-35 |
23-35 |
23-35 |
23-35 |
23-35 |
23-35 |
23-35 |
23-35 |
23-35 |
Температура топочных газов на выходе из котла |
°C |
140-220 |
140-220 |
140-220 |
140-220 |
140-220 |
140-220 |
140-220 |
140-220 |
140-220 |
140-220 |
Площадь среза |
см² |
706 |
706 |
706 |
960 |
960 |
1256 |
1590 |
1960 |
2827 |
2827 |
Внутренний диаметр |
мм |
298 |
298 |
298 |
348 |
348 |
398 |
448 |
498 |
598 |
598 |
Высота (минимальная) |
м |
7 |
9 |
12 |
12 |
15 |
15 |
15 |
15 |
16 |
18 |
Габаритные размеры котла |
Ед. изм. |
Prom 98 |
Prom 150 |
Prom 200 |
Prom 250 |
Prom 300 |
Prom 400 |
Prom 500 |
Prom 600 |
Prom 800 |
Prom 1000 |
B - общая ширина |
мм |
1090 |
1090 |
1090 |
1160 |
1160 |
1260 |
1260 |
1365 |
2010 |
2010 |
H - высота с патрубками подачи |
мм |
1800 |
1800 |
1840 |
2060 |
2160 |
2240 |
2240 |
2295 |
2710 |
2910 |
H1 - высота до центра дымохода |
мм |
1420 |
1420 |
1420 |
1630 |
1730 |
1810 |
1800 |
1865 |
2185 |
2335 |
Н2 - высота до центра патрубка обратки |
мм |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
415 |
415 |
L - глубина с дымоходом |
мм |
1950 |
2450 |
2545 |
2600 |
2650 |
2750 |
2990 |
3020 |
3455 |
3455 |
L1 - глубина по корпусу котла |
мм |
1390 |
1890 |
1990 |
2040 |
2090 |
2190 |
2440 |
2330 |
2420 |
2420 |
ЕЛЕМЕНТИ КОНСТРУКЦІЇ КОТЛА З ЖАРОТРУБНИМ ТЕПЛООБМІННИКОМ
АВТОМАТИКА
Система реагує на температуру в будинку і на вулиці, контролює спалювання палива за допомогою вентилятора.
ТЕПЛОІЗОЛЯЦІЯ
З метою безпеки, водяна сорочка котла з усіх боків закривається металевою конструкцією - обшивкою, під якою знаходиться шар термостійкої ізоляційної вати.
ЗАВАНТАЖУВАЛЬНІ ДВЕРЦЯТА
Призначені для завантаження палива в топкову камеру і розпалювання першої закладки дров.
РЕВІЗІЙНІ ДВЕРЦЯТА (ДЛЯ ЧИЩЕННЯ)
РЕВІЗІЙНІ ДВЕРЦЯТА (ДЛЯ ЧИЩЕННЯ)
Призначені для регулювання подачі повітря, забезпечують доступ до ящика зольника. На дверцятах монтується вентилятор.
ШНЕК
Доставляє паливо (пеллету) з паливного бункера на факельний пальник.
ФАКЕЛЬНИЙ ПАЛЬНИК
Призначений для автоматичної подачі та спалювання паливних гранул (пелет) у котлі. Пелета, потрапляючи в зону горіння, запалюється і, згораючи в повітряному потоці, утворює факел. При цьому практично не утворюючи диму і золи.
ДВЕРЦЯТА КОНВЕКТИВНОГО ВІДДІЛЕННЯ
Під час чищення котла дає можливість дістатися до важкодоступних місць теплообмінника. Під час роботи котла категорично забороняється відкривати, щоб уникнути задимлення приміщення.
ТЕРМОСТІЙКА РУЧКА
Ергономічна ручка виконана з термостійкого пластику, призначена для надійної ізоляції камери згоряння, зручного та безпечного використання. А її конструкція дає змогу закривати герметично дверцята.
ВЕНТИЛЯТОР
Керує інтенсивністю горіння палива і потужністю котла. При досягненні необхідної температури він сповільнюється і паливо тліє. Щойно температура починає знижуватися, вентилятор знову роздмухує вогонь.
ЗАВАНТАЖУВАЛЬНІ ДВЕРЦЯТА
Призначені для завантаження і довантаження палива (пелети) в паливний бункер.
ПАЛИВНИЙ БУНКЕР
Бункер наповнюється паливом (пелетою), яке через шнек надходить на факельний пальник. Об'єм бункера дає змогу робити довантаження раз на тиждень, при цьому котел безперервно опалюватиме приміщення цілодобово.
1 МВТ СИЛА
Основною характеристикою котла є його потужність. Від правильного розрахунку потужності залежить, чи справлятиметься опалення з оптимальним нагріванням приміщень у пікові навантаження. Здебільшого, вони мають рацію - для України потужність котла розраховується з показника 1кВт на 10 квадратних метрів. Для промислових цілей запас потужності котла має бути на рівні 30%.
КОТЛОВА СТАЛЬ 8 ММ
Основний матеріал - котлова сталь марки 09Г2С (P265GН) завтовшки 8 мм (котли потужністю 98 і 150 кВт виготовляються зі сталі завтовшки 6 мм). Вона витримує більш високі температури. Котел виготовляється з цільного листа сталі, що зменшує кількість зварних швів.
ВОДЯНА СОРОЧКА
Стінки котла наповнені водою, що дає змогу ефективніше опалювати свій будинок. Конструкція дає змогу сталі витримувати високі температури, що подовжує термін служби котла.
ЖАРОТРУБНИЙ ТЕПЛООБМІННИК
Димові гази з топки потрапляють у металеві труби теплообмінника. Жар проходить крізь внутрішню область труб і нагріває метал. Нагріті труби зовні занурені у воду, відповідно, віддають тепло воді.
КОЛОСНИКОВА РЕШІТКА
Чавунна набірна решітка, що служить для підтримки шару твердого палива.
ТЕПЛОІЗОЛЯЦІЙНИЙ ШАР
Між водяною сорочкою та обшивкою знаходиться шар термостійкої ізоляційної вати. Це запобігає надмірній віддачі тепла в приміщення, де знаходиться котел.
ГЕРМЕТИЧНІ ДВЕРЦЯТА
Дверцята в камері згоряння зроблені з котельної сталі, яка витримує великі температури. Їх конструкція забезпечує повну герметичність. Неконтрольоване надходження кисню в топку різко знижує ККД котла і збільшує витрату палива.
ТОПКА ПАЛЬНИКА
Основою пальників є топка. У ній відбувається первинне згоряння і подальший допал продуктів газифікації пелети.
ПОДВІЙНЕ ПРОВАРЮВАННЯ ШВІВ
Зварювальний шов впливає на термін служби котла. Шви теплообмінників заварюються з 2 сторін: зсередини і зовні. Завдяки цьому термін служби котла значно збільшується.
1. Патрубок «обратки»
Підведення теплоносія (води) здійснюється через патрубки зворотної мережевої води, що розташовані в нижній частині задньої стінки котла.
2. Патрубок «подачі»
Відведення теплоносія (води) здійснюється відповідно через патрубок прямої мережевої води, який розташований на верхній площині котла.
3 Штуцер зливу води з котла
Використовується для зливу води з котла. Розміщений у низу задньої стінки, на новіших модифікаціях котлів розміщений у нижній частині бічної стінки корпусу.
4 Штуцер під групу безпеки котла
У верхній частині корпусу котла розташований штуцер для встановлення групи безпеки котла.
5. Боров
Топкові гази виходять у димохід через боров, розташований у задній частині корпусу котла.
6. Шибер
Боров обладнано вбудованим дросельним клапаном продуктів згоряння - шибером. У разі занадто високої тяги в димоході шибер дає змогу її знизити шляхом часткового перекриття вихідного отвору.
7. Дверцята ревізійні
Забезпечують доступ до топки котла і ящика
Основні | |
---|---|
Виробник | Kraft |
Країна виробник | Україна |
Вага | 1.15 т |
Вид теплоносія | Вода |
Гарантійний термін | 36 міс |
Коефіцієнт корисної дії | 85 % |
Потужність номінальна | 99 МВт |
Тип промислового котла за видом теплоносія | Водогрійний |
Тип промислового котла за конструктивними особливостями | Водотрубний |
Тип промислового котла за типом палива | Твердопаливний |
Види палива | |
Види твердого палива | Дрова, Тріска, Тирса, Пелети, Брикети, Кора, Кам'яне вугілля, Буре вугілля, Антрацит, Кокс |
Користувальницькі характеристики | |
Потужність номінальна (кВт) | 99 |
